XF系列卧式沸腾干燥机

XF系列卧式沸腾干燥机

简介：XF系列卧式沸腾干燥机又称流化床或者沸腾床，它是由空气过滤器、沸腾床主机、旋风分离器、布袋除尘器、高压离心通风机、操作台组成。

详细说明

产品介绍：

XF系列卧式沸腾干燥机又称流化床或者沸腾床，它是由空气过滤器、沸腾床主机、旋风分离器、布袋除尘器、高压离心通风机、操作台组成。由于干燥物料的性质不同，配套除尘设备时，可按需要考虑，可同时选择旋风分离器、布袋除尘器，也可选择其中一种。一般来说，比重较大的冲剂及颗粒物料干燥只需选择旋风分离器。比重较轻的小颗粒状和粉状物料需配套布袋除尘器，并备有气力送料装置及皮带输机供选择。蒸气、电、热风炉均可配用(按用户要求配套)。

散粒状固体物料由加料器加入流化床干燥机中, 洁净的热风经阀板分配进入床体内，从加料器进入的湿物料被热风形成沸腾状态。由于热风与物料广泛接触，增强了传热传质的过程，因此在较短时间内就可干燥。物料从床体的一头进入，经过几十秒至几分钟沸腾干燥后由排料口排出, 废气由沸腾床顶部排出经旋风除尘器组和布袋除尘器回收固体粉料后排空。

蒸气、电、热风炉均可配用(按用户要求配套)。

工作原理：

洁净的热风经阀板分配进入床体内，从加料器进入的湿物料被热风形成沸腾状态。由于热风与物料广泛接触，增强了传热传质的过程，因此在较短时间内就可干燥。如用连续型，物料从床体的一头进入，经过几十秒至几分钟沸腾干燥，自动从床体另一头流出。本设备一般进行负压操作。

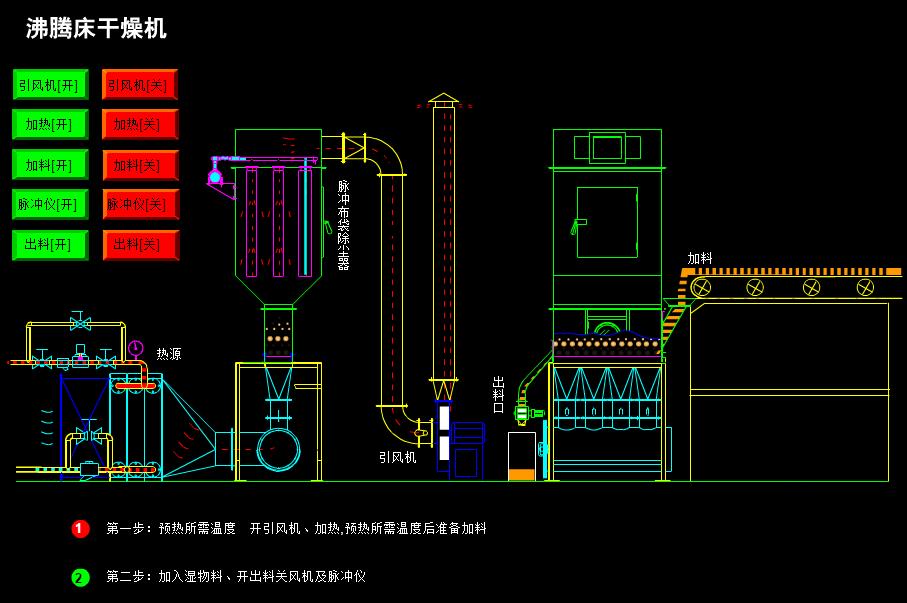

设备流程演示：

设备特点：

1、可实行自动化生产，是连续式干燥设备。

2、干燥速度快，温度低，能保证生产质量，符合药品生产GMP 要求。

应用范围：

医药药品、化工原料、食品、粮食加工、饲料的干燥作业。如原料药、压片颗粒、中药冲剂、保健食品、饮料冲剂、玉米胚芽、饲料、塑料树脂、柠檬酸和其它粉状物料的干燥除湿。

适用物料粒径一般为0.1～6mm-0.5～3mm。

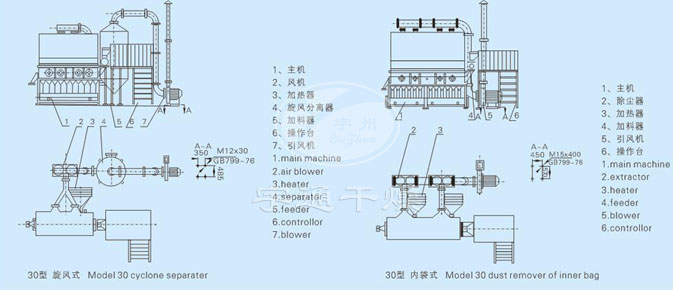

结构示意图：

安装说明：

◎各设备需摆放平整，用底脚螺丝固定，各部件密封良好。

◎风机可摆放于室外或自建消音室内。平面布置可根据具体情况酌情调整。

技术参数：

型号规格	XF0.25-1 (原XF10)	XF0.25-2 (原XF20)	XF0.25-3 (原XF30)	XF0.25-6	XF0.3-2	XF0.3-4	XF0.3-6	XF0.3-8	XF0.3-10	XF0.4-4	XF0.4-6
床层面积 (m2)	0.25	0.5	1.0	1.5	0.6	1.2	1.8	2.4	3.0	1.6	2.4
干燥能力 (kg H2O/h)	10~15	20~25	30~45	52~75	~30	42~60	63~90	84~120	105~150	56~80	84~120
风机功率 (kw)	5.5	7.5	15	22	7.5	18.5	30	37	48	30	37
进风温度 (℃)	120~140	120~140	120~140	120~140	120~140	120~140	120~140	120~140	120~140	120~140	120~140
物料温度 (℃)	40~60	40~60	40~60	40~60	40~60	40~60	40~60	40~60	40~60	40~60	40~60
外形尺寸 (主机) L×W×H (m)	1×0.6× 3.35	2×0.6× 3.35	4×0.6× 3.35	6×0.6× 3.35	2×0.70× 3.4	4×0.70× 3.4	6×0.70× 3.4	8×0.70× 3.4	10×0.70× 3.4	4×1× 3.58	6×1× 3.58
占地面积(m2)	18	25	35	40	25	38	45	56	70	18	56

技术参数/ 型号规格	XF0.4-8	XF0.4-10	XF0.4-12	XF0.5-4 (原XF50)	XF0.5-6	XF0.5-8	XF0.5-10	XF0.5-12	XF0.5-14	XF0.5-16	XF0.5-18
床层面积 (m2)	3.2	4.0	4.8	2.0	3.0	4.0	5.0	6.0	7.0	8.0	9.0
干燥能力 (kg H2O/h)	112~160	140~200	168~240	70~100	105~150	140~200	175~250	210~300	245~350	280~400	315~450
风机功率 (kw)	48	70	70	30	48	70	105	140	147	169	197
进风温度 (℃)	120~140	120~140	120~140	120~140	120~140	120~140	120~140	120~140	120~140	120~140	120~140
物料温度 (℃)	40~60	40~60	40~60	40~60	40~60	40~60	40~60	40~60	40~60	40~60	40~60
外形尺寸(主机) L×W×H(m)	8×1× 3.58	10×1× 3.58	12×1× 3.58	4×1.2× 4.1	6×1.2× 4.1	8×1.2× 4.1	10×1.2× 4.1	12×1.2× 4.1	14×1.2× 4.1	16×1.2× 4.1	18×1.2 ×4.1
占地面积(m2)	74	82	96	50	70	82	100	140	180	225	268

注：干燥能力以初含水份20%、终含水份5%、进风温度130℃而定，其他物料干燥能力将根据不同情况而定；

加料方式有：

1、星形加料；

2、星形加料和气加输送并用；

3、皮带输送；

4、用户自定。除以上型号外，可为用户特殊设计。

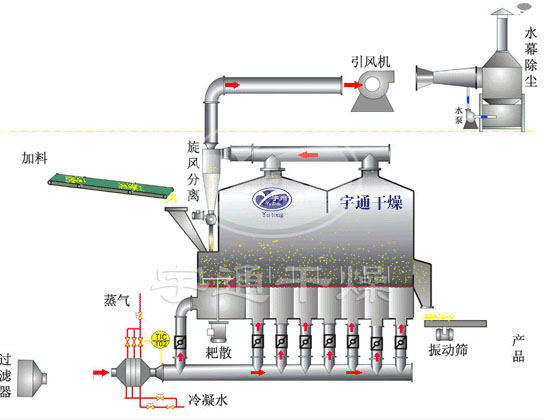

工艺流程图：

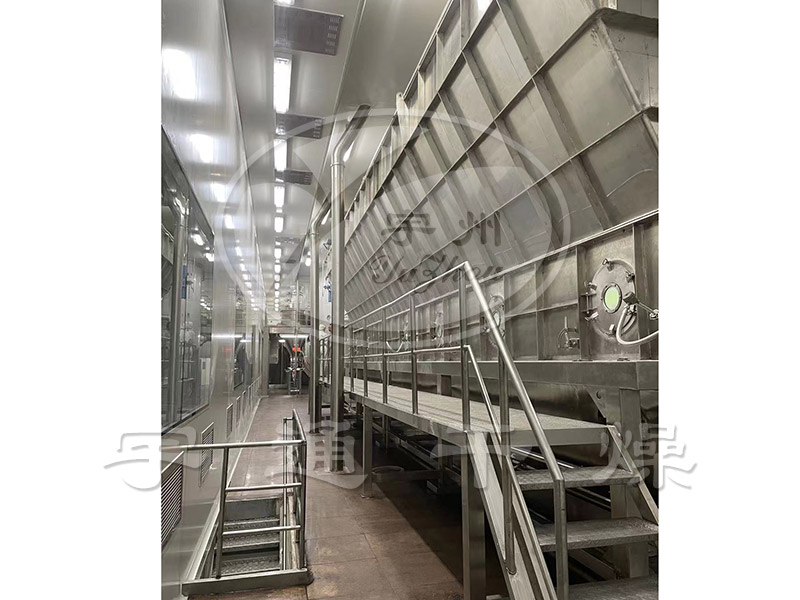

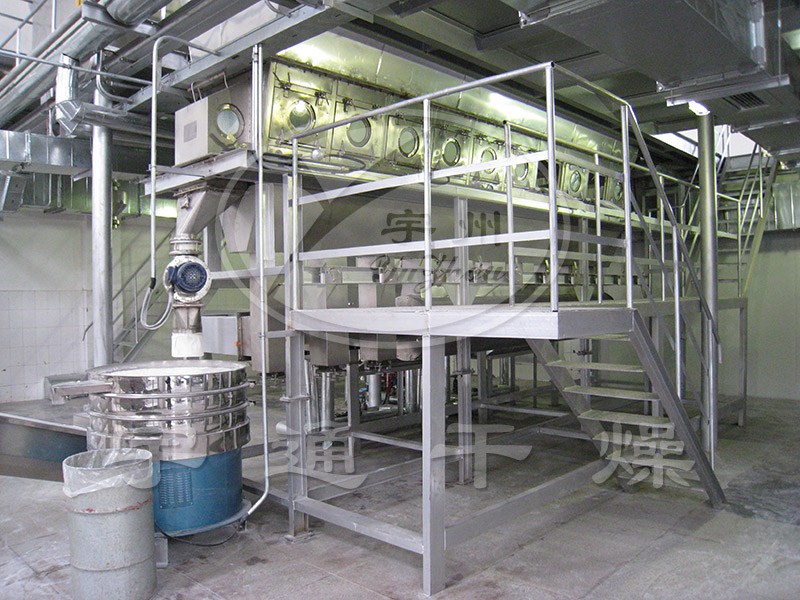

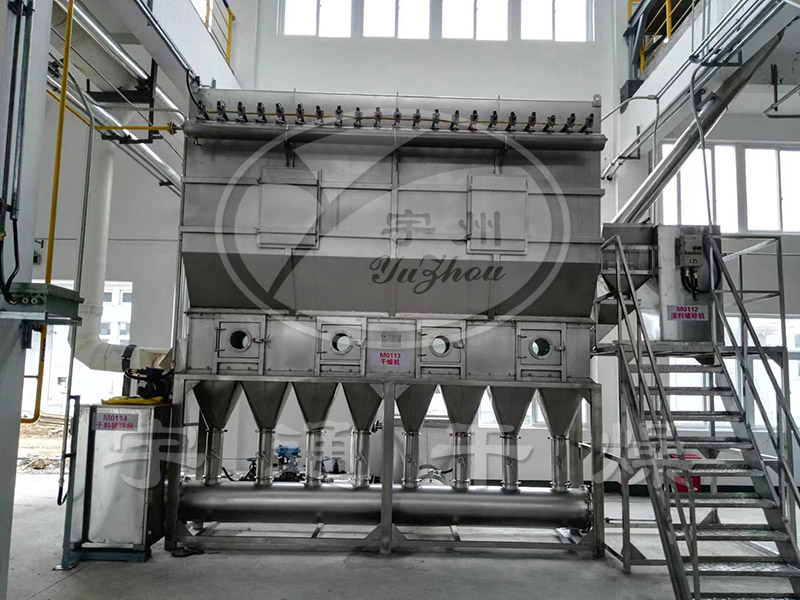

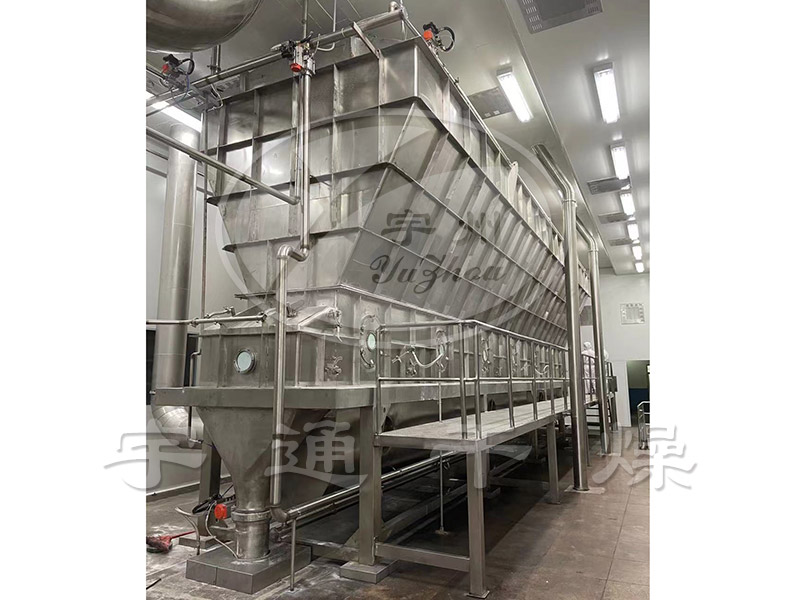

XF系列卧式沸腾干燥机用户单位

百合花集团股份有限公司	江苏九阳生物制药有限公司
宁夏启元药业有限公司	山东华辰生物化学有限公司
深圳市远邦进出口有限公司	深圳市远邦进出口有限公司
邯郸制药股份有限公司	宁夏嘉峰化工有限公司
亳州市乾元生物科技有限公司	新昌和宝生物科技有限公司
新兴县国研科技有限公司	宁夏贝利特生物科技有限公司
江西人之初营养科技股份有限公司	中瑞（内蒙古）药业有限公司
盐城市优诚化工贸易有限公司	天津市鑫磊净化设备有限公司
