KJG系列空心桨叶干燥机

KJG系列空心桨叶干燥机

简介：空心桨叶干燥机是一种以热传导为主的卧式搅拌型连续干燥设备。因搅拌叶片形似船桨，故称桨叶干燥机，国外也称槽型干燥机或搅拌干燥机。

详细说明

概述：

◇空心桨叶干燥机是一种在设备内部设置搅拌桨，使湿物料在桨叶的搅动下，与热载体以及热表面充分接触，从而达到干燥目的的低速搅拌干燥器，结构形式一般为卧式，双轴或四轴，特殊的楔型搅拌传热浆叶具有较高的传热效率和传热面自清洁功能。

◇空心桨叶干燥机分为热风式和传导式。热风式即通过热载体（如热空气）与被干燥的物料相互接触并进行干燥，在传导式中热载体并不与被干燥的物料直接接触，而是热表面与物料相互接触。传导式的优点是物料不易被污染，排气量小，热效率高，体积相对小，有利于节约能源及防止空气污染。

工作原理：

空心桨叶干燥机传热面有叶片、搅拌轴、壁面等几部分，而且叶片的传热面积占很大一部分，所以设备结构紧凑，单位容积传热面积大。另外，搅拌、混合使物料剧烈翻动，从而获得很高的传热系数，因此占地面积和空间都很小，节省了厂房基建费用。干燥过程气体用量少，流速低，被气体带走的粉尘量少，所以干燥后气体粉尘回收方便，回收设备体积小，可以节省设备投资。对于需要回收溶剂的干燥过程，可以大大提高溶剂浓度。由于桨叶结构特殊，物料在干燥过程中交替收到挤压和松弛，强化了干燥。干燥室内物料的充满率很高，可以达到80%-90%,物料的停留时间通过调节加料速度、搅拌轴转速、物料充满度等参数可调，从几分钟到几小时内任意调节。另外，物料在干燥机内从加料口向出料口运动基本呈活塞运动，停留时间分布窄，因而产品含水率均匀。桨叶在搅拌轴上有一定的轴向角度，因此可以连续干燥物料。

设备流程演示：

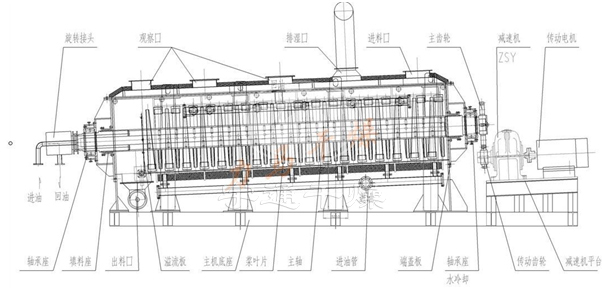

设备结构：

以双轴式为例介绍其结构(空心桨叶干燥机可分为单、双、四根) 。它由带夹套的端面呈W型壳体、上盖、两根有叶片的中空轴、两端的端盖、通有介质的旋转接头、金属软管以及包括齿轮、链轮的传动机构等部件组成。

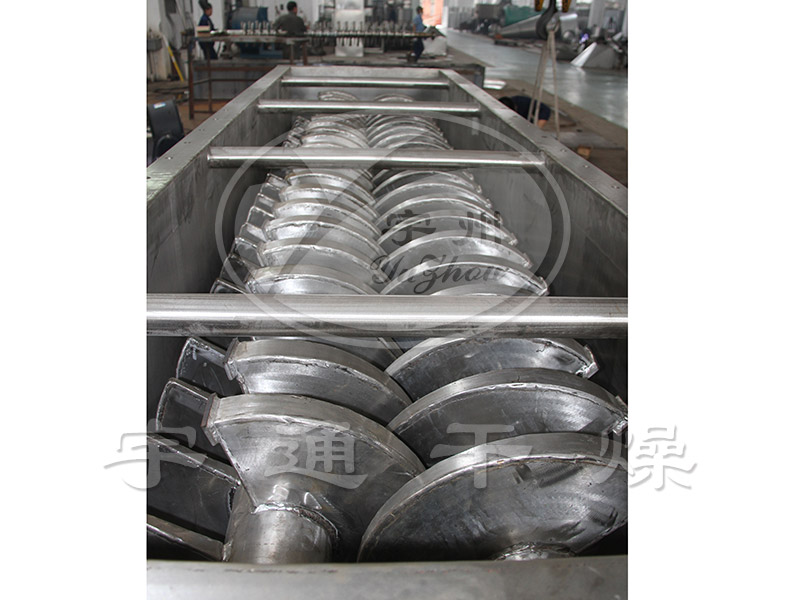

设备的核心是两根空心轴和焊在轴上的空心搅拌桨叶。桨叶形状为楔形的空心半圆形，可以通入加热介质。除了起搅拌作用外，也是设备的的传热体。桨叶的两主要传热侧面成斜面，因此当物料与斜面接触时，随着叶片的旋转，颗粒很快就从斜面滑开，使传热表面不断更新，强化了传热。在桨叶的三角形底部设有刮板，以将沉积于壳底的物料刮起，防止产生死角。

桨叶的排布和各部位尺寸均有一定要求，而且在进料区、干燥区、排料区除桨叶外，另设有辅助机构，以保证整机操作稳定，干燥均匀。此外，停留时间亦可调节。

设备特点：

浆叶干燥机能耗低：由于间接加热，没有大量携带空气带走热量，干燥器外壁又设置保温层，对浆状物料，蒸发1kg水仅需1.2kg水蒸汽。

浆叶干燥机系统造价低：单位有效容积内拥有巨大的传热面，就缩短了处理时间，设备尺寸变小。就极大地减少了建筑面积及建筑空间。

处理物料范围广：使用不同热介质，既可处理热敏性物料，又可处理需高温处理的物料。常用介质有：水蒸汽、导热油、热水、冷却水等。

既可连续操作也可间歇操作，可在很多领域应用。

环境污染小：不使用携带空气，粉尘物料夹带很少。物料溶剂蒸发量很小，便于处理。对有污染的物料或需回收溶剂的工况，可采用闭路循环。

操作费用低：该设备正常操作，仅1-2人/天。低速搅拌及合理的结构，设备磨损量小，维修费用很低。　

操作稳定：由于楔型浆叶特殊的压缩--膨胀搅拌作用，使物料颗粒充分与传热面接触，在轴向区间内，物料的温度、湿度、混合度梯度很小，从而保证了工艺的稳定性。

应用：

桨叶干燥机已成功地用于食品、化工、石化、染料、工业污泥等领域。设备传热、冷却、搅拌的特性使之可以完成以下单元操作：煅烧（低温）、冷却、干燥（溶剂回收）、加热（融化）、反应和灭菌。搅拌桨叶同时又是传热面，使单位有效容积内传热面积增大，缩短了处理时间。楔型桨叶传热面又具有自清洁功能。压缩--膨胀搅拌功能使物料混和均匀。物料沿轴向成'活塞流'运动，在轴向区间内，物料的温度、湿度、混合度梯度很小。

用导热油做热介质，桨叶干燥机可完成低温煅烧工作。如：二水硫酸钙（CaSO4•2H2O）煅烧转化为半水硫酸钙（CaSO4•1/2H2O）。碳酸氢钠（NaHCO3）经煅烧转化为纯碱（Na2CO3）等。

通入冷却介质，如水、冷却盐水等即可用来冷却。如：使用于纯碱行业的桨叶式凉碱机，取代老式的空气冷却凉碱机，节省了能源及尾气处理设备，降低了操作费用，还可用于钛白粉、镍铁合金粉及各种粉粒状物料的冷却。在单台机里可以将物料从1000℃冷却到小于40℃。

干燥,设备最主要的功能，不使用热空气，使溶剂回收、能源消耗、环境控制处于易处理的理想状态。对需回收溶剂、易燃易氧化热敏性物料尤为适应。已广泛用于精细化工、石化、染料行业。

轴向区间内，温度、湿度、混合度的均匀性，使得设备可用来加热或融化，或进行一些固体物料反应。在复合肥及变性淀粉行业均已成功使用。桨叶干燥机可用来对食物和面粉进行灭菌处理。单位有效容积内大的加热面积，很快就将物料加热到灭菌温度，避免了长时间加热而改变物料品质。

适应物料：

1、石化行业：聚烯烃粉体、聚碳酸酯树脂、高、低密度聚乙烯、线型低密度聚乙烯、聚缩醛颗粒、尼龙6、尼龙66、尼龙12、醋酸纤维、聚苯硫醚、丙烯基树脂、工程塑料、聚氯乙烯、聚乙烯醇、聚苯乙烯、聚丙烯、聚脂、聚甲醛、苯乙烯~丙烯腈共聚、乙烯~丙烯共聚。

2、环保行业：PTA污泥、电镀下水污泥、锅炉烟灰、制药厂废渣、糖厂废渣、味精厂废渣、煤灰。

3、饲料行业：酱油渣、骨基饲料、酒糟、食品下角料、苹果渣、橘子皮、豆粕、鸡骨饲料、鱼粉、饲料添加剂、生物渣泥。

4、食品行业：淀粉、可可豆、玉米粒、食盐、变性淀粉、药品。

5、化工行业：纯碱、氮磷钾复合肥、高岭土、膨润土、白碳黑、碳黑、磷石膏、氧化氟化钠、硝酸、钙、碳酸镁、氰化钠、氢氧化铝、硫酸钡、硫酸钙、碳酸钙、染料、分子筛、皂素。

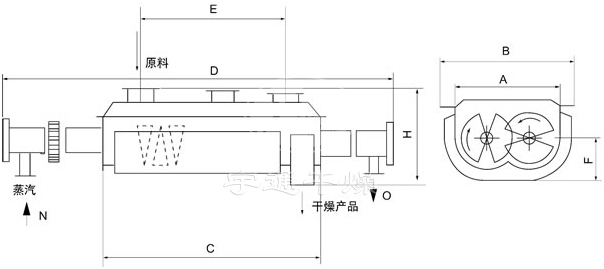

结构示意图：

技术规格：

型号	KJG-2.7	KJG-9	KJG-13	KJG-18	KJG-24	KJG-29	KJG-36	KJG-41
传热面积m2	2.7	9	13	18	24	29	36	41
有效容积m3	0.06	0.32	0.59	1.09	1.53	1.85	2.42	2.8
转速范围r.p.m	15-30	10-25	10-25	10-20	10-20	10-20	10-20	10-20
功率kw	2.2	4.0	5.5	7.5	11	11	15	15
器体宽A mm	306	584	762	940	1118	1118	1296	1296
总宽B mm	736	841	1066	1320	1474	1474	1676	1676
器体长C mm	1956	2820	3048	3328	3454	4114	4115	4724
总长D mm	2972	4876	5486	5918	6147	6808	6960	7570
进出料距E mm	1752	2540	2768	3048	3150	3810	3810	4420
中心高F mm	380	380	534	610	762	762	915	915
总高G mm	762	838	1092	1270	1524	1524	1778	1778
进汽口N吋	(2)3/4	(2)3/4	(2) 1	(2) 1	(2) 1	(2) 1	(2) 1	(2) 1
出水口O吋	(2)3/4	(2)3/4	(2) 1	(2) 1	(2) 1	(2) 1	(2) 1	(2) 1

型号	KJG-48	KJG-52	KJG-62	KJG-68	KJG-73	KJG-81	KJG-87	KJG-95	KJG-110
传热面积m2	48	52	62	68	73	81	87	95	110
有效容积m3	3.54	3.96	4.79	5.21	5.78	6.43	7.39	8.07	9.46
转速范围r.p.m	10-20	10-20	10-20	10-20	5-15	5-15	5-15	5-15	5-10
功率kw	30	30	45	45	55	55	75	75	95
器体宽A mm	1474	1474	1651	1652	1828	1828	2032	2032	2210
总宽B mm	1854	1854	2134	2134	2286	2286	2438	2438	2668
器体长C mm	4724	5258	5410	5842	5461	6020	5537	6124	6122
总长D mm	7772	8306	8865	9296	9119	9678	9119	9704	9880
进出料距E mm	4420	4954	4953	5384	5004	5562	5080	5664	5664
中心高F mm	1066	1066	1220	1220	1220	1220	1220	1220	1220
总高G mm	2032	2032	2362	2362	2464	2464	2566	2566	2668
进汽口N吋	(2)11/2	(2)11/2	(2)11/2	(2)11/2	(2)11/2	(2)11/2	(2)2	(2)2	(2)2
出水口O吋	(2)11/2	(2)11/2	(2)11/2	(2)11/2	(2)11/2	(2)11/2	(2)2	(2)2

桨叶干燥机用户表

济南大自然新材料有限公司	浙江普洛家园药业有限公司
四川省国茂科技有限责任公司	山东汉兴医药科技有限公司
